簡介
激光分析儀采用半導體激光原理TDLAS 技(jì )術，目前是國際^先進檢測技(jì )術。測量精度可以達到PPB 級。
采用可調諧二極管激光吸收光譜技(jì )術進行氣體的測量，以紅外可調諧激光器作為光源，發射出特定波長激光束，穿過待測氣體，通過探測器接收端将光信号轉換成電信号，通過分析因被測氣體吸收導緻的激光光強衰減，實現自靈敏快速^監測待測氣體濃度。由于激光譜寬特别窄(小τ于O.OOOlnm)，且隻發射待測氣體吸收的特定波長，使測量不受測量環境中其它成分的幹擾。
我公司通過3年的大量的實驗數據和計算方法，完善了溫度，濕度，壓力對激光測量的補償。使儀器漂移從原先的2%FS 減少到0.2%FS，達到了國際水平。

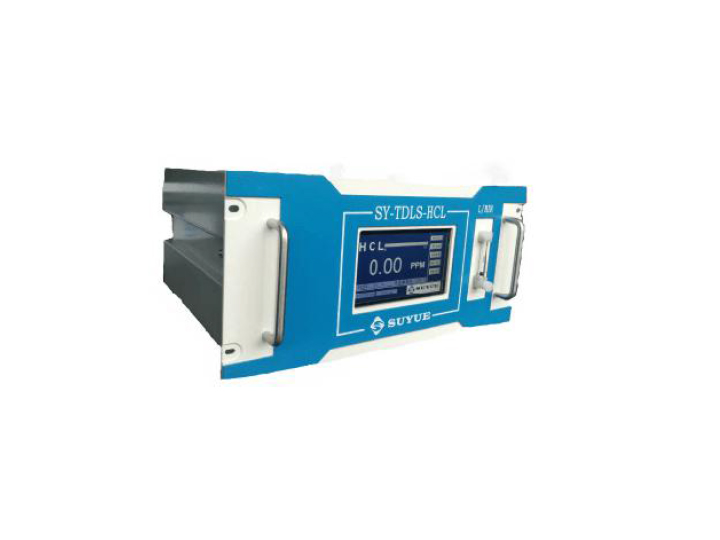

激光氣體分析儀組成
進口激光檢測器組件
多次反射式氣室
補償、校準模塊
7 寸觸摸屏及電路

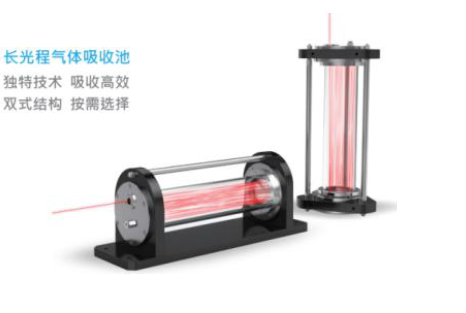

多次反射式氣室
我們采用的全程高溫方式測量，通過隔離技(jì )術把被測氣體通入到200 度高溫氣室中，把激光照射到氣室中。氣室具有獨特設計，内置多種反射鏡，對光線進行多次反射，增加光程，^多可以達到12 米，大幅度提高了測量精度。
自主研發生産的長光程氣體吸收池，适用于多種常見的氣體樣品光譜分析檢測。獨特的鏡面設計技(jì )術，使得激光光束在吸收池内形成多次反射，在很小空間内使有效光程達到數十米，實現在小容積氣體樣品中對光線的高效吸收。相比于傳統氣室更穩固，更抗光束走離，體積小，安裝簡單，易于操作，非常适宜實驗室痕量氣體分析，工業過程氣體檢測，環境氣體監測，生化醫學光譜分析等領域。
特性
√ 全透明氣室，在線檢查光學對準情況，便于調節
√ 兩種氣室狀态，可在開放狀态或封閉狀态間切換
√ 封閉狀态下，氣壓可低至數十帕斯卡，有效降低譜線間重疊幹擾
√ 激光射入口與射出口，可根據實際使用需求設計于儀器同側或兩側
√ 台式或自由式兩種結構，供用戶根據需求選用
補償、校準模塊
線性處理模塊
由32 為ARM 處理器及數據塊模塊組成，裏面存儲了濕度，溫度，壓力補償計算模型，同時存儲了多點線性計算模型，保證了測量的精度。
濕度、壓力智能傳感器
濕度、壓力傳感器可以實時監控預處理系統工作狀況，當回路樣氣中濕度，壓力出現異常時第一時間把信号傳送到線性模塊中，出應對措施，并發出警報，保證預處理的穩定性，保證分析儀的準确性。
功能
1）系統增加了，溫度補償，濕度補償，壓力補償，保證傳感器的準确性，穩定性。多點線性校
準，提高了傳感器測量的靈敏度及精度！
2） 不同的分析模塊（如HCL 等）分别用于全過程同步實時監測；
3） 在觸摸屏上可同時以數字或棒圖方式顯示測量值；
4） 菜單驅動、人機界面；
5） 多種接口用于分析系統與各主/分系統間的通訊，帶有RS485 和以太網接口；
6） 輸出/輸入模塊上具有靈活組态的數字及模拟量輸入/輸出功能；
7） 具有自動診斷和報警功能；
校正單元包括鋼瓶氣,可手動完成或由數據采集系統自動設定完成，甚至經後者通過網絡遠距離控制實現。系統校正從探頭開始，包括系統所有部件直至分析儀器。潔淨的零氣用來校正零點，校正氣（标準氣）用來校準跨度，而數據采集系統則是對數據進行有效性判斷，在數據有效前提下進行自動修正。
7 寸觸摸屏及電路

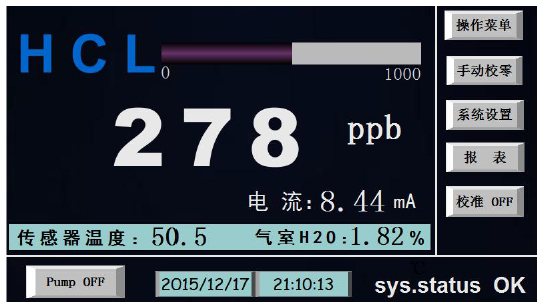

7 寸觸摸屏
分析儀内部無任何運動部件，針對工業環境的獨特系統設計，極大地增強了可靠性。分析儀人機交互界面友好，溫度液晶大屏幕顯示，菜單式操作，基本不需要說明書就能掌握儀器的操作。經預處理抽取測量，儀器壽命長;維護方便，運行費用低。
系統規格
設備型号：TW-TDLS
分辨率：±200ppb
精度(≤±%F.S.)： <1%
零點漂移：≦±0.2%·24h；≦±0.5%滿量程/周。
零氣要求：幹燥空氣。
全幅漂移：≦±0.1%滿量程/24h；≦±0.2%滿量程/周。
标準氣體：有效期為1 年.
高濃度标準氣體：80%～100%滿量程值。
線性度：≦±1%。
分析方法：激光吸收光譜
環境溫度限制（^低/^高℃）： -10～45 ℃
儀表用電量：0.5KVA
報警輸出接點：開關量輸出
輸出信号型式：4～20mADC RS458
儀用空氣消耗（m3/h）：無
自動校零周期（天/次）：4 天/次（客戶可自設定）
