蓄熱式氧化燃燒案例（RTO）

當前位置：網站首頁 > 工程案例 > 案例中心 > 蓄熱式氧化燃燒案例（RTO）

< >

關鍵詞：

案例概述：針對某石油化工企業現場調研及數據分析情況，我們做出以下方案：公司承擔了國内多套煉油及石化廠污油污水處理池的RTO法尾氣治理項目。下面簡要介紹其中的一個典型案例：一套為中國石油化工股份有限公司某分公司污水處理廠惡臭治理提标改造項目RTO裝置。1、RTO項目基本情況：1…

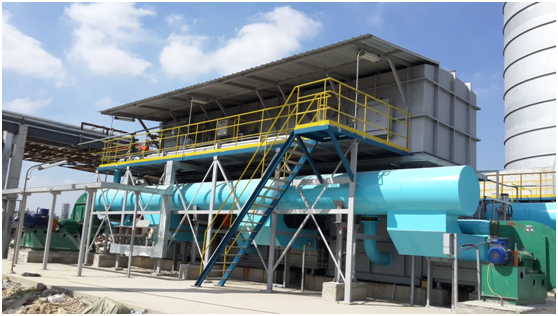

案例詳情圖片集錦

針對某石油化工企業現場調研及數據分析情況，我們做出以下方案：

公司承擔了國内多套煉油及石化廠污油污水處理池的RTO法尾氣治理項目。下面簡要介紹其中的一個典型案例：一套為中國石油化工股份有限公司某分公司污水處理廠惡臭治理提标改造項目RTO裝置。

1、RTO項目基本情況：
1.1裝置設計廢氣處理規模8000Nm3/h
1.2臭氣性質及處理效果
污水處理廠區域惡臭治理分為兩個區域。
區域一為浮渣系統除臭裝置，主要收集處理事故池、浮渣及污泥堆放場區域臭氣，區域二為含油系統除臭裝置，主要收集處理沉砂池、小排提升池、小排隔油池、多相溶氣氣浮、渦凹氣浮、老含油隔油池、新含油隔油池和含油總出水井區域。同時本次改造新增原污水廠廠内罐的臭氣。
污水處理廠有機氣體組分：NH3、H2S、苯、甲苯、二甲苯、乙苯等。廠區内罐區尾氣組分未知。處理廠内罐區尾氣種類及濃度情況未知，處理氣量1000Nm3/h。污水處理廠尾氣規模6000Nm3/h。兩股氣體彙總後，總處理量按8000Nm3/h。

RTO裝置設計進口臭氣污染組分濃度見下表。

名稱		非甲烷總烴（mg/m3）	苯（mg/m3）	甲苯（mg/m3）	二甲苯（mg/m3）	乙苯（mg/m3）	備注
一污含油系統除臭裝置出口	平均濃度	3302	380.68	476.63	253.80	168.08
	^大濃度	6900	—	—	—	—
	^小濃度	630	—	—	—	—
一污浮渣系統除臭裝置出口	平均濃度	560	85.62	98.80	155.20	53.32
	^大濃度	610	—	—	—	—
	^小濃度	510	—	—	—	—
混合後	平均濃度	2125	275	352.4	215.3	127.39

1.3廢氣處理工藝及設備要求
 臭氣管路上裝有爆炸下限檢測儀，爆炸廢氣中VOC濃度低于爆炸下限25%，考慮廢氣流速，檢測儀和執行器的反應時間，檢測儀的安裝位置滿足自動隔離裝置的執行時間。
 RTO帶有隔離/緊急排放功能，出現廢氣或設備異常時切斷廢氣。
 RTO裝置帶有熱旁路，防止燃燒室溫度過高。
 RTO裝置入口帶有爆破片，發生異常爆炸時排洩爆炸能量。

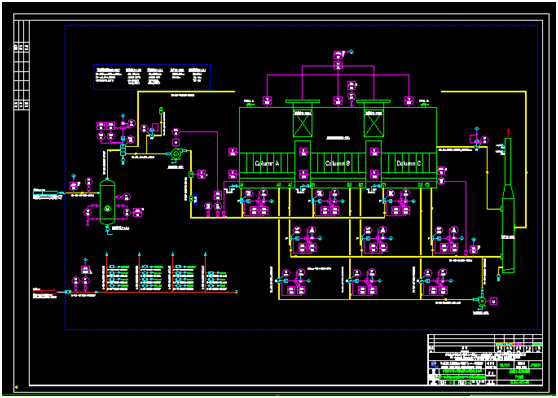

1.4工藝PID圖
