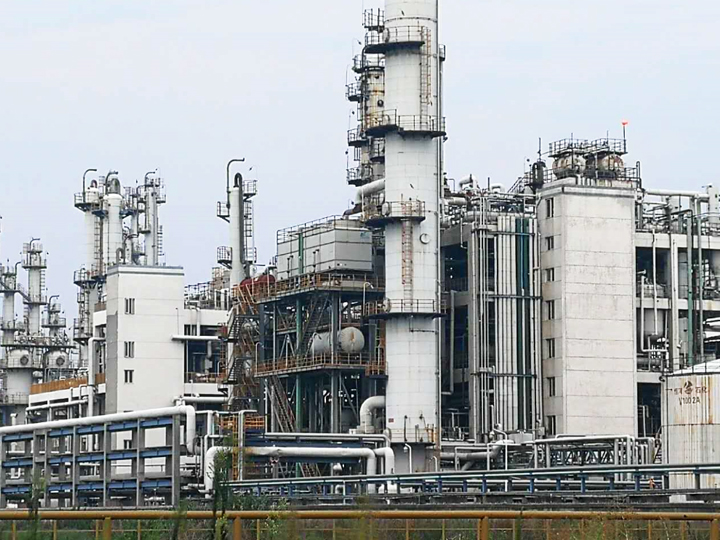

針對某石油化工企業現場調研及數據分析情況，我們做出以下方案：

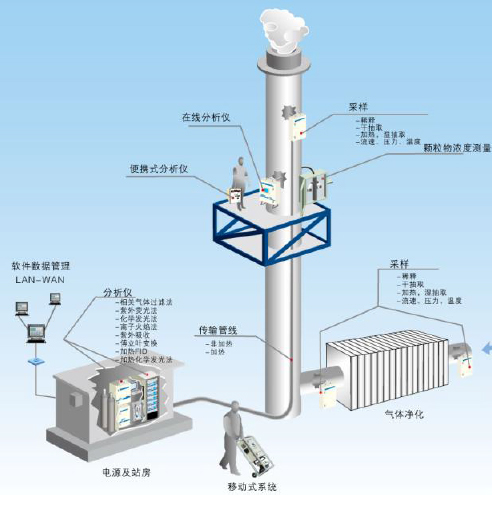

系統組成：
設備名稱：非甲烷總烴氣體在線監測系統
型式：高溫抽取式
監測系統：
系統分析儀表采用色譜FID 原理測量非甲烷總烴，苯系物等氣體分析儀，預處理部分為國内優質集成，系統組成由采樣裝置，預處理單元，分析單元，數據采集單元4部分。本系統可将所有監測信号以隔離的4～20mADC 信号送到中控室。
系統按上述監測項目（含控制及數據采集系統）采用模塊化集成設計。
系統運行數據采集率不低于95％。
系統滿足在至少90天運行中不需要非日常維修的要求（指系統運行維護手冊中常規部分沒有要求的任何維修活動的要求）。
系統中的分析儀器應具有自診斷功能，同時系統應具有主要部件故障報警功能，自診斷功能至少将包括測量元件/檢測探頭的失效、超出量程情況、以及沒有足夠的采樣流量能力的情況。分析儀器應具有故障指示能力，這種功能将包括在儀器和與DAS系統的接口中。
系統的各部件安裝位置應為運行維護提供良好的條件。
系統介紹：
系統工作原理和特點：
VOC 等氣體分析系統針對現場工況情況，進行了優化設計和合理配置。
1、針對工藝中雜質，設計了三級過濾系統，并配置加熱反吹式過濾探頭，确保氣體分析儀能夠穩定工作，測量^；采樣探頭專利号：ZL 2013 2 0634010.1
2、系統中管閥件均采用國外優質品牌，确保系統運行穩定性。
3、系統中配置了很多傳感器如濕度傳感器，流速傳感器，壓力傳感器實時監控運行情況，保證設備穩定、高校的工作。
4、工藝中會産生水氣，我們采用高溫技(jì )術把水汽汽化，一起進入到色譜爐内燃燒，避免了水汽對VOCs 的測量的幹擾。

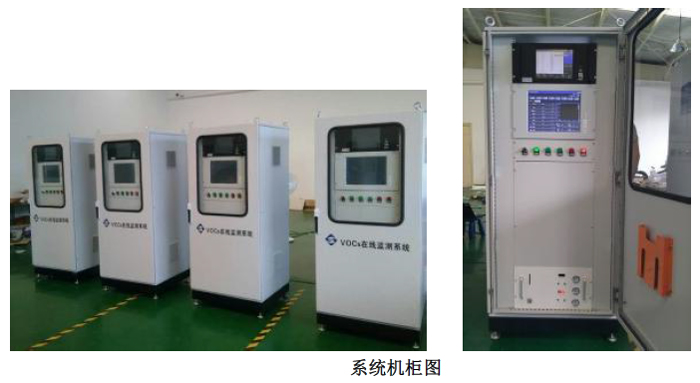

5、數據采集系統高度集成在機櫃中，操作界面更加合理，人性化，增加了采樣，反吹等周期調節等。
6、全部采樣管道采用8mm 四氟管，使用恒功率伴熱帶加熱恒溫。
7、采用FID 色譜原理檢測精度高，穩定性能好。
8、具有數據比較、處理、自動校對、量程範圍設定、超限報警聯鎖功能。
9、系統采用PLC 控制，智能化分析儀表，具有自動化程度高、維護工作量小、數據處理快速方便

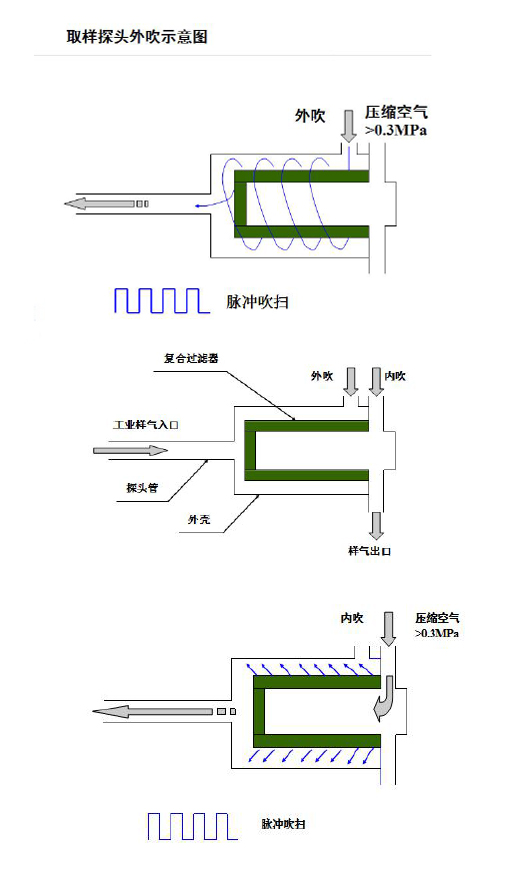

10、采樣探頭采用目前國際先進的内、外脈沖式振動反吹技(jì )術，獨特的快速拆卸設計使得維修方便，維護工作量很小。

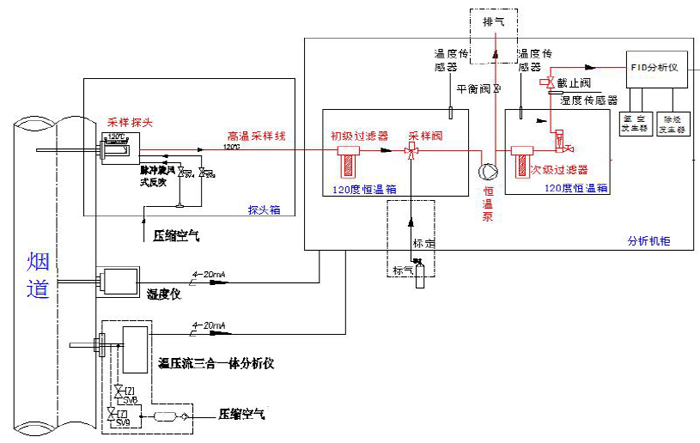

系統分析原理圖
原理圖：
取樣裝置：
氣體取樣探頭是帶有止回閥的可加熱取樣探頭，探頭配有直插式過濾器和戶外防護箱，配有有效的絕緣層，電子加熱到120-200℃，帶高/低溫報警并顯示，适用高粉塵，高濕度環境。可選各種探管和擴展件，過濾器，校準氣接口，脈沖反吹系統，反吹控制單元。
工作流程：
預處理的作用是将樣氣淨化、除塵、恒溫其過濾精度可達0.1μ，将符合分析儀器要求的超淨、恒溫、流量穩定的樣氣，源源不斷送入分析儀器，從而确保了分析儀器的分析準确性和長期可靠性。
氣體預處理設備安置在機櫃裏。樣氣從伴熱管纜進入機櫃内首先通過一個精密過濾器，材質為316L 不鏽鋼，濾芯為鋅鎳合金材質，其精度達到0.5um 以上；
從精密過濾器出來的氣體進采樣閥，采樣閥在系統探頭發吹時關閉，放置高壓的壓縮空氣倒流至系統，損害儀表；
然後氣體通過一個三通閥，自動标定時間裏外部氣體也通過此閥；
接着氣體經過流量計後進入到氣體分析儀的要求，進入氣體分析儀進行測量；
采樣泵安置在系統的^後級，為了保證采樣泵穩定工作，在FID 分析儀檢測後對樣氣進行冷凝排水，^後的廢氣排放到大氣中。
在進入FID 分析儀之前所有樣氣都是恒溫流動，不會造成揮發物有機氣體的損失，揮發及吸附。
系統連續工作，正常無須維護。如有出錯或維護要求時系統有相應的信号送往控制室，維護人員及時發現。
預處理部分中所有接觸樣氣的器件都是PVDF 材質或是316L 不鏽鋼材質。
