針對某石油化工企業現場調研及數據分析情況，我們做出以下方案：

一、項目概況

  本項目的建築總體上符合《智能建築設計标準》和《公共建築節能設計标準》的相關要求，提供一個高效、舒适、節能、安全的人工環境，此建築的節能示範性很強，使用了大量的低能耗設備和可再生能源，使用方式也有所不同，要把它們管好、用好、達到安全運行，對運行、管理的自動化水平提出了較高要求。這種情況下，分析整棟樓的實際需求，有針對性的進行設計，就顯得尤為重要。

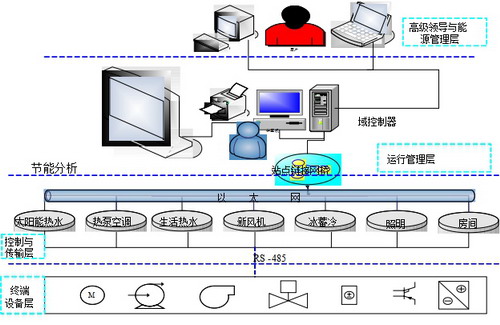

  本建築地面3層，地下1層，建築面積２萬平米，主要用途是活動室和辦公。從建築用途和節能示範的效果兩方面考慮，自控系統要完成三個方面的任務，一是對各類機電設備實施合理、有效控制，使設備正常完成工藝要求（溫度、濕度、照度、噪音、空氣質量），同時做到節能、安全控制；二是對節能效果進行計量确認，并統計彙集成報表；三是對各類能源的終端設備系統集成在同一平台下集中管理。

  根據提供的各類設計圖紙的要求、以及相關專業的國家标準進行工程設計，設計參照所提供的技(jì )術說明，并以高品質和建築樓宇節能标準進行能源管理的自控系統設計。

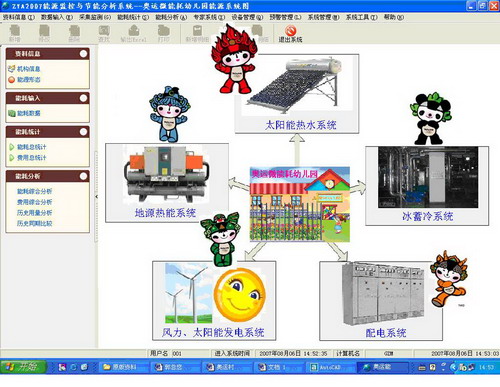

  本系統工程監控範圍包括以下部分：
  暖通空調系統：冷源系統、熱源系統、蓄熱、冷系統、冷溫水輸送系統、新風機系統。
  太陽能發電
  風力發電
  照明系統
  供配電系統
  生活熱水供應

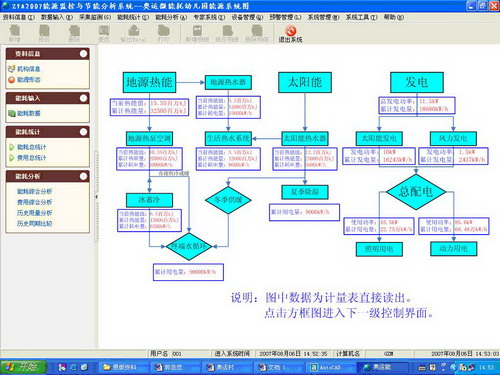

二級免審圖

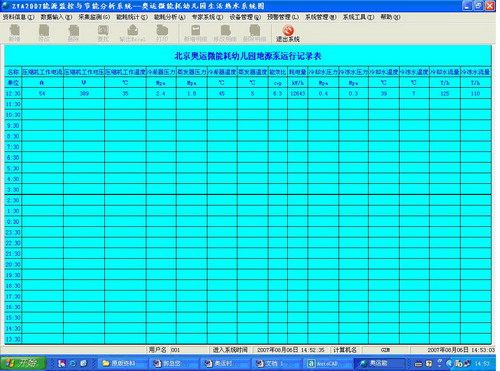

  說明：點擊某一個方框圖标出現某個系統的三級當前的詳細數據記錄界面；在數據記錄界面選擇記錄的時間範圍可分别出現某一時間的記錄數據；如點擊地源熱泵空調，就會出現熱空調的相關運行數據：壓縮機運行電流、電壓；壓縮機溫度；蒸發器壓力、溫度；冷凝器壓力、溫度；冷卻水壓力、溫度、流量；冷凍水壓力、溫度、流量；地源熱能提供熱能量；空調器輸出熱能量；熱泵空調的運行電功率；冷凍、冷卻泵的運行電功率；選擇查找時間出現這些數據的曆史記錄和累計數據。

•
  能源監控案例
