企業蒸汽使用現狀
  企業使用蒸汽的部門為油品車間、助劑車間、廠内建築采暖三部分。
  油品車間在冬季使用蒸汽管道給工藝管道伴熱防止管道内的物料凝滞，經過換熱後産生的凝結水通過疏水閥排到下水道。
  助劑車間生産使用帶夾套的反應釜進行化學反應和蒸發料液，在反應釜的夾套内通入蒸汽進行加溫操作，另外在車間廠房旁邊安裝了一套精餾裝置，精餾裝置配備了一台加熱器和一台預熱器也使用蒸汽作為熱源，助劑車間所有用熱設備均未安裝疏水器，換熱後的蒸汽凝結水直接排放到地溝。
  建築采暖使用蒸汽與水直接混合加熱法，用加熱後的水循環供暖。
  助劑車間常年使用蒸汽生産，油品車間管道伴熱和建築采暖隻有在冬季（11月－3月）使用蒸汽。

  從以上情況看凝結水資源沒有進行合理的回收利用，能源浪費現象很嚴重。因為蒸汽凝結水是經過軟化、除氧處理過的，水質很純淨。而且凝結水攜帶着較高的熱能，再利用價值很高。

二、凝結水回收、供暖改造方案
  在助劑車間内安裝一台密閉式凝結水回收器，将各用熱設備的蒸汽凝結水彙集到凝結水母管，凝結水依靠疏水背壓通過母管進入密閉式凝結水回收器。
  進入凝結水回收器的高溫凝結水用水泵輸送到多效熱量交換器或給車間做洗滌用水。
  多效熱量交換器負責給采暖循環系統和工藝伴熱管路循環系統提供連續的熱量和水源。
  當系統溫度過低時可通過調節閥自動向熱交換器補充蒸汽給系統加溫，以保證循環水的溫度。
  在系統中安裝閉式自動溢流裝置，當系統中的水過多時可讓多餘的水溢流到循環水池，為循環水池補水。
  由于采用密閉式凝結水回收器實現了用熱設備的凝結水密閉回收,無任何形式的疏水漏汽和二次汽外冒，使所有凝結水熱量和水資源完全回收。凝結水回收器内加裝汽蝕消除裝置，保證凝結水泵不發生汽蝕，把高溫凝結水順利輸送到需要部位。
  多效熱量交換器功能：負責接收密閉式凝結水回收器輸送過來的高溫凝結水并對采暖循環和伴熱循環系統提供熱源；負責控制調節采暖循環和伴熱循環系統的溫度以及給水控制。負責循環系統自動補水功能。
  在采暖和管路伴熱循環系統中的循環水泵使用變頻控制，一方面實現系統恒壓供水保證系統安全穩定，另一方面可降低水泵電機的電耗。

  伴熱管路安裝溫度自動控制系統，調節系統供熱能力保證系統運行安全。

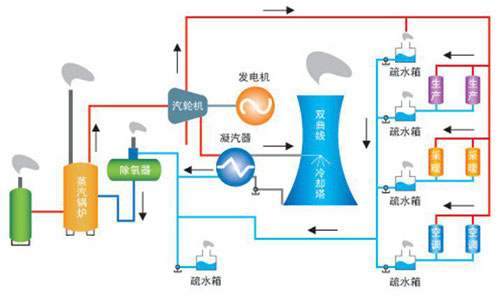

熱力系統：節能改造前

熱力系統：節能改造後

•
