TW-2000型：
基于電化學原理工作，其工作電極和對電極由一薄層電解液隔開并經由一個很小的電阻聯通外電路。當氣體擴散進入傳感器後，在敏感電極表面進行氧化或還原反應，産生電流并通過外電路流經兩個電極。該電流的大小比例于氣體的濃度，可通過外電路的負荷電阻予以測量。
特性：
1.使用清晰的大型LCD，操作^簡便。
2.測量值的輸出信号為線性化輸出。
3.電源電壓為AC 220V 50Hz
4.外形尺寸
5.可進行零點和滿量程的自動校正。
6.可對其他氣體的幹擾進行補償。
7.可通過RS232C(MODBUSTM)接口進行通信。
規格：
标準規格：
•測量方式：抽取式電化學
•測量組分：O2
•測量範圍：0-100 %
•輸出信号：DC4～20mA、DC0～1V、DC0～10mV 隔離輸出(可用某一點，根據型号說明而定)
•容許負載電阻：550Ω以下(輸出DC4～20mA信号時)
•輸出電阻：100kΩ(DC0～1V、DC0～10mV時)
•顯示器：帶背光LCD
•測量值顯示：^多4位或帶2位小數
•顯示語言：中文、客戶定制
•輸出信号保持：手動校正、自動校正時保持校正前的輸出值。
•電源電壓：AC 220V 50Hz
•功耗：約50VA
•預熱時間：30分鍾以上
•環境溫度：-5～45ºC
•環境濕度：90%RH以下(無結露)
•貯存條件：-20～60ºC、95%RH以下(無結露)

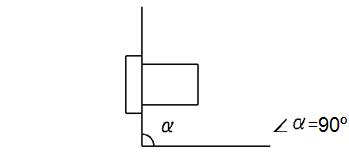

•安裝方式：面闆嵌入式
•外形尺寸(H×W×D)：240×192×213mm
•重量：約8kg
•塗裝顔色：米色(相當于10Y7.5/0.5)
•外殼類型：鋼闆制外殼、室内型
•接觸氣體部分材質：SUS304、鉑、鉑銥合金、銀、氟橡膠、環氧樹脂、鎳、錫
•氣體出入口、換氣口：Rc1/4或NPT1/4(根據指定)
•外部連接端子：M3.5螺釘端子(但，RS232C為9針D-sub連接器)
•清掃用氣體的流量：約1L/min(測量可燃性氣體等時)
性能：
•重複性：±1%FS
•線性度：±2%FS
•漂移：零點±2%FS/1周以内滿量程點±2%FS/1周以内
•響應速度(90%響應)：标準60秒以内(流速為0.4L/min時) 高速10秒以内(流速為1L/min時)，僅
标準測量氣體條件：
•溫度：0～50ºC
•氣體流量：0.4±0.05L/min，且穩定1±0.05L/min(快速響應)
•塵埃：0.3μm以下的粒度條件下100μg/Nm3
•壓力：10kPa以下
•校正用标準氣體：零點氣體：與參比氣相同的氣體或根據指示
滿量程氣體：相對于測量量程90～100%的濃度(正量程)超過100%濃度的氣體不能使用。
設置條件：
•必須選擇不受陽光直射及高溫物體輻射的場所。
•必須避開有振動的場所，選擇環境清潔的場所。
•設置在室外時，必須準備合适的蓋、罩，以免直接受到風雨的侵襲。

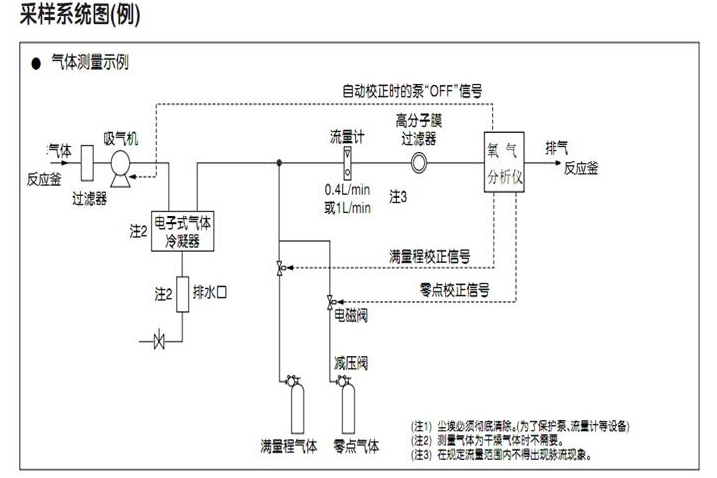

•自動校正功能：按照事先設定的周期自動進行零點和滿量程校正。校正氣體驅動設置在外部的電磁閥，并順次流動。
•通信功能：RS232C(9針D-sub輸出)半雙工位串行、起止同步式MODBUSTM協議、通信速度9600bps
通信内容：測量濃度值、各種設定值的讀寫、儀表狀态輸出備注：連接RS485時，請使用RS232C←→RS485變換器。
選配件規格：
•繼電器接點輸出 ：5點1a繼電器接點輸出繼電器接點容量：AC220V/2A(阻性負載)各接點間以及與内部電路之間為繼電器隔離。
根據指定，以下功能^多可以選擇5個。1自動校正用滿零點電磁閥驅動輸出2自動校正用滿量程電磁閥驅動輸出3自動校正時吸氣泵OFF輸出(接通電源後繼電器為“ON”)
4上限(1點)濃度報警輸出
5下限(1點)濃度報警輸出
6上下限(1點)濃度報警輸出7上限(1點)及下限(1點)濃度報警輸出8上限2段(各1點)濃度報警輸出9下限2段(各1點)濃度報警輸出AT分析儀異常或自動校正異常報警輸出AK校正中輸出AL量程信息輸出(僅雙量程儀表)

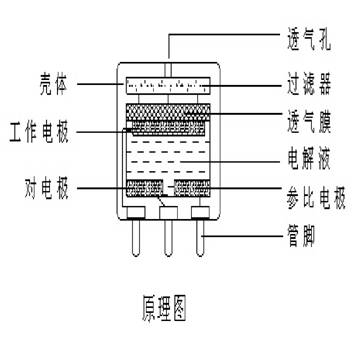

測量原理圖：
原理：
敏感電極的電位必須保持在一個特定的範圍内。但氣體的濃度增加時反應電流也增加，于是導緻對電極電位改變（極化）。由于兩電極是通過一個簡單的負荷電阻連接起來的，雖然敏感電極的電位也會随着對電極的電位一起變化。如果氣體的濃度不斷地升高，敏感電極的電位^終有可能移出其允許範圍。
