針對某石油化工企業現場調研及數據分析情況，我們做出以下方案：
簡 述:
企業難題：凝析油罐、污油罐的呼吸閥會排出廢氣及污水區産生的惡臭氣體，主要是硫醇、硫化氫及輕烴等廢氣，由于這些廢氣具有刺激性氣味，嚴重影響周圍的環境和人們的身體健康。
企業需求：現在需要對廢氣淨化處理，要求建設一套具有高能、實效、環保的廢氣淨化處理設施。處理需達國家及地區相關排放标準。
一、工藝設計依據
(1).《中華人民共和國環境保護法》；
(2).《大氣污染物綜合排放标準》（GB16297-1996）；
(3).《環境空氣質量标準》（GB3095-1996）；
(4).《惡臭污染物排放标準》(GB14554-1993)
(5).《煉油與石油化學工業大氣污染物排放标準》 (DB11/447-2007)；
(6)《工廠企業廠界噪聲标準及其測量方法》 (GB12348～12349-90)；
(7).《工作場所有害因素職業接觸限值-化學有害因素》 (GBZ 2.1-2007)；
(8).《工業企業設計衛生标準》 (GBZ 1-2010)；
(9).《建設項目環境保護管理條例》中華人民共和國國務院令第253号1998。
(10).《石油煉制工業污染排放标準》征求意見稿。
(11).《爆炸性環境》（GB3836/1/2/3-2010）。
二、廢氣原始設計參數及環保排放要求
2-1原始參數
橡膠廠DMF/乙腈抽提裝置焦油分離設備-溶劑再生釜每月會産生3-10噸固态焦油，由于焦油含油DMF、糠醛等物質，按照危險廢物處理，同時需安排清理、轉運裝車人員。且再生過程中蒸汽凝液會順管線流入焦油池，排出的焦油經水浸泡會使其在儲存過程中向周圍持續散發異味。
DMF/乙腈抽提裝置焦油異味治理，包括蒸汽噴射泵抽出氣體現場直排，其中會夾雜部分DMF及焦油凝固時散發的有害氣體。
廢氣處理量為2000Nm3/h，設計彈性為25-100%。
2-2廢氣處理工況
2-2.1主要污染物性質：
a、二甲基甲酰胺（DMF）
DMF是一種透明液體，能和水及大部分有機溶劑互溶。它是化學反應的常用溶劑。有微弱的特殊臭味。
理化性質：無色、淡的氨氣味的液體。分子式C3-H7-N-O。分子量73.10。相對密度0.9445（25℃）。熔點-61℃。溶解度參數δ=12.1。

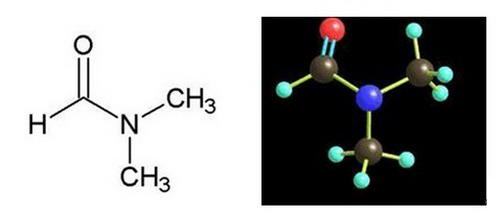

二甲基甲酰胺結構式：
b、糠醛
糠醛，又稱2-呋喃甲醛，有機化合物，是呋喃2位上的氫原子被醛基取代的衍生物。顔色為無色或淺黃色，在空氣中易變成黃棕色。氣味有苦杏仁的味道溶解性能溶于許多有機溶劑：如丙酮、苯、乙醚、甲苯等。能與水部分互溶，兩相組成随溫度不同而變化。在臨界溫度122.7℃以上時，糠醛與水能以任意比混溶；20℃時在水中溶解度為8.3%。

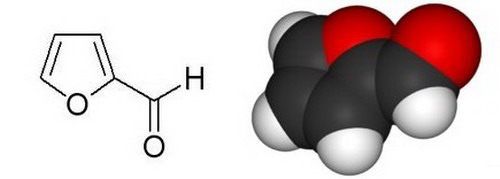

糠醛結構式：
主要污染物性質分析：
以上的物質主要的分子鍵為C=O，C-H，C=C，C -N 。
◆ C=O分子結合鍵為728kJ/mol；
◆ C-H分子結合鍵為414kJ/mol；
◆ C=C分子結合鍵為611 kJ/mol；
◆ C -N分子結合鍵為339kJ/mol。
c、硫醇
将包含巯基官能團（-SH）的一類非芳香化合物稱為硫醇。從結構上來說，可以看成普通醇中的氧被硫替換之後形成的。除甲硫醇在室溫下為氣體外，其他硫醇均為液體或固體。低級硫醇一般有難聞的氣味，有毒。
硫醇中，硫原子為不等性 sp3 雜化态，兩個單電子占據的 sp3 雜化軌道分别與烴基碳和氫形成 σ 鍵，還有兩對孤對電子占據另外的兩個 sp3 雜化軌道。由于硫的 3s 和 3p 軌道形成的雜化軌道比氧的 2s 和 2p 軌道形成的雜化軌道大，故 C-S 和 S-H 鍵分别比 C-O 和 O-H 鍵長。
在甲硫醇中 C-S 和 S-H 鍵鍵長分别為 0.182 nm 和 0.134 nm，都比甲醇中的 C-O 和 O-H 鍵長大。∠CSH 則為 96°，小于∠COH。
結構式：
常見代表物：甲硫醇
無色氣體，有不愉快的氣味。不溶于水，溶于乙醇、乙醚等有機溶劑。用于有機合成及噴氣機添加劑、殺蟲劑的原料、催化劑等。由甲醇和硫化氫作用，或由烯烴和硫化氫作用後分離而得。
分子結構：
d、硫化氫
硫化氫（化學式H2S，式量：34.076），無色氣體，有惡臭和毒性。密度1.539g/L。相對密度1.1906（空氣=1）。熔點：－82.9℃，沸點：－61.8℃。溶于水、乙醇、甘油。溶于水生成氫硫酸（一種弱酸）。中心原子S原子采取sp3雜化（實際按照鍵角計算的結果則接近于p3雜化），電子對構型為正四面體形，分子構型為V形，H—S—H鍵角為92.1°，偶極矩0.97 D ，是極性分子。由于H—S鍵能較弱。
分子結構：
e、輕烴
“烴”就是碳、氫兩種元素以不同的比例混合而成的一系列物質。其中較輕的部分，就叫做輕烴。天然氣的主要成份是C1，含少量的C2，液化石油氣的主要成份是C3、C4，它們在常溫常壓下呈氣态，叫氣态輕烴。
以上的物質主要的分子鍵為C=O，C-H，C-C，S-H。
C=O分子結合鍵為728kJ/mol；
C-H分子結合鍵為414kJ/mol；
C-C分子結合鍵為332kJ/mol；
C-C分子結合鍵為339kJ/mol。
2-2.2廢氣溫度：處理廢氣溫度為常溫。
三、廢氣處理排放要求
廢氣經過裝置淨化處理後，排放标準執行國家标準《惡臭污染物排放标準》(GB16297-1996)、《大氣污染物綜合排放标準》(GB16297-1996)的二級标準及《煉油與石油化學工業大氣污染物排放标準》 (DB11/447-2007)。
非甲烷總烴^高允許排放濃度：100mg/m3
四、處理工藝設計說明
4.1廢氣治理工藝介紹
目前廢氣治理工藝介紹目前國内針對高濃度有機廢氣的淨化方法很多，主要有以下幾種^常用的淨化處理方法：熱力燃燒和催化燃燒法、UV光解法、冷凝回收法及活性炭吸附法等。
(1)催化燃燒法：
一般适用于有機廢氣濃度在2000~5000mg/m3之間，有機廢氣在催化劑（钼、鉑、钯等貴金屬）作用下進行低溫氧化無焰燃燒，将有機成分氧化為CO2和H2O産物。特點：無火焰燃燒，易控制，燃燒控制溫度較低（250～300℃之間），外加熱能消耗少，不同的廢氣組分須選擇不同形式的催化劑及燃燒工藝。
進入催化燃燒裝置的氣體必須經過過濾處理和預熱處理，使廢氣溫度達到催化劑的起燃溫度（220～250℃之間），除去粉塵顆粒物及液滴等催化抑制劑，避免催化床層的堵塞和催化劑的中毒失效。
(2)UV光解法：
通過采用UV-D波段内的真空紫外線（波長範圍170-184.9nm），破壞有機廢氣分子的化學鍵，使之裂解形成遊離狀态的原子或基團（C*、H*、O*等）；同時通過裂解混合空氣中的氧氣，使之形成遊離的氧原子并結合生成臭氧【UV＋O2→O-+O＊(活性氧) O+O2→O3(臭氧)】。具有強氧化性的臭氧（O3）與有機廢氣分子被裂解生成的原子發生氧化反應，形成H2O和CO2。整個反應過程不超過0.1秒，淨化效果與廢氣分子的鍵能、廢氣濃度以及含氧量有關。整個淨化過程無需添加任何化學助劑或者特殊限制條件。
(3)冷凝回收法：
冷凝法一般是通過采取冷卻液與有機廢氣接觸，使有機廢氣溫度降低至沸點以下，以液态的形式收集起來，以便重複利用或進行其他後續處理。
冷凝法是脫除和回收VOCs較好的方法，但是要獲得高的回收率，往往需要較低的溫度或較高的壓力，因此冷凝法常與壓縮、吸附、吸收等過程聯合使用，以達到既經濟又能獲得較高的回收率的目的。
(4)活性炭吸附法：
吸附法即：利用吸附劑（活性碳、矽膠、分子篩等）對廢氣中有機組分的高效吸附性能，使廢氣通過吸附劑層後得以淨化。^常用的吸附技(jì )術采用的吸附介質是活性炭（棒狀或顆粒活性炭）。吸附法淨化效率高（随着吸附劑的飽和，淨化效率逐漸降低）、運行費用高（更換吸附劑的成本非常高）、投資成本低、給環境帶來固體廢棄物的二次污染。目前主要應用于大風量、低濃度（≤800mg/m3）、無顆粒物、無粘性物、常溫的有機廢氣淨化處理。
以上四種廢氣治理工藝都可處理有機廢氣，但要根據企業的各自要求以及環保局的認可程度，相應選擇某種或幾種組合技(jì )術。
4.2 廢氣治理工藝選擇與說明
通過熱力燃燒或者催化燃燒法處理有機廢氣，其淨化率是比較高的，但是其投資運營成本極高。因廢氣排放的點多且分散，很難實現集中收集。燃燒裝置需要多套且需要很大的占地面積。熱力燃燒比較适合24小時連續不斷運行且濃度較高而穩定的廢氣工況，不适合間斷性的生産線工況。催化燃燒的投資和運營費用相對熱力燃燒較低些，但淨化效率也相對較低一些；但貴金屬催化劑容易因為廢氣中的雜質（如硫化物）等造成中毒失效，而更換催化劑的費用很高；同時對廢氣進氣條件的控制非常嚴格，否則會造成催化燃燒室堵塞而引起安全事故。故從生産線狀況、經濟性和安全性等因素考慮，不建議采用熱力燃燒或者催化燃燒。
因有機廢氣濃度較高，若采用活性炭吸附，飽和時間會很短，如果不及時更換活性炭，堵塞的活性炭會造成排氣系統的失衡，從而影響正常生産甚至引發安全事故。同時更換活性炭的工作量很大，産生的廢棄活性炭又形成了新的固廢污染。故亦不建議采用。
冷凝回收對于有機廢氣脫除是比較好的方法之一，但是其回收效率與冷卻液的溫度、廢氣的壓力、廢氣物質的沸點、冷凝盤管面流速等因素息息相關。目前在企業經濟能力能接受的範圍下，冷凝回收的效率一般在50%~80%，故還是不能達到高濃度廢氣淨化的要求。
UV光解淨化技(jì )術針對有機廢氣和無機廢氣，能實現高效穩定的淨化。不需要添加任何化學助劑或者特殊限制條件，設備占地面積小，基本可實現免維護，運行費用較燃燒法和冷凝法要低。設備安全、防爆。
由于該廢氣濃度高、成分複雜，在此方案中建議采用以下處理工藝：
廢氣收集+吸收塔+水汽分離裝置+UV光解淨化的組合工藝，經過前處理，補充3000 m³/h鮮風後，再經過UV光解設備除味淨化。設計處理風量為5000m³/h。
UV光解法：
根據企業有機廢氣的特點，成分主要由硫化氫、氨氣、醇類、硫醚類、醛類、氯化氫、氟化物、苯和烴類化合物等氣體組成（如甲醇、三乙胺、甲醛、甲酸、丙酮、二氯乙烷、DMF），成分極為複雜。采用UV光解技(jì )術淨化廢氣，首先需要确定這些主要廢氣或惡臭物質的各化學鍵鍵能，隻有鍵能低于UV光子能量，才能被裂解，淨化效果才能夠得到保障。

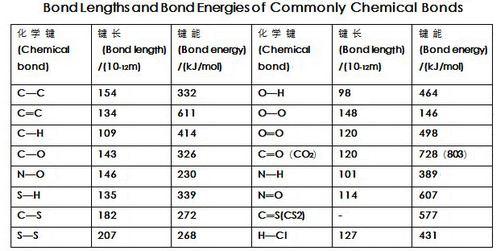

表4.2-1 常見化學鍵的鍵長與鍵能
上表中包含了烴類、苯系物、有機硫化物和胺類等有機廢氣的幾乎所有化學鍵鍵長、鍵能參數，而這些鍵能絕大部分低于UV高效光解設備的UV光子^高能量（704kJ/mol）。所以理論上以上幾種化合物都是能被裂解的。廢氣分子隻被裂解成原子、自由基是不夠的，還需要通過臭氧将其氧化成穩定的小分子，如CO2、H2O等，從而達到廢氣淨化的目的。故需要有充分的氧氣被高能UV光照射生成臭氧。

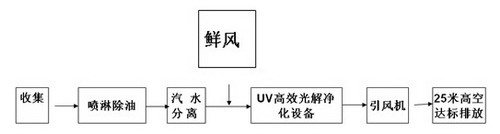

在滿足有機廢氣分子鍵能低于UV光子能量以及含氧量充足的條件下，根據風量情況配置合适的UV光解設備，可以保證淨化效率≥90%，其淨化處理工藝流程如下圖所示：
五、UV光解淨化設備原理說明
5.1概述
大自然具有^強大的自我修複功能，例如排放在大氣中的廢氣物質，經過一段時間廢氣物質會慢慢被分解掉，其中^主要的過程是發生了光化學反應。廢氣物質通過吸收光子或其他粒子的能量，使得化學鍵斷裂，形成遊離态的原子，再經過一系列的氧化還原等反應，^終生成H2O和CO2等簡單物質。
經過長期研究發現，當化學物質通過吸收能量（如熱能、光子能量等），可以使自身的化學性質變得更加活躍甚至被裂解。當吸收的能量大于化學鍵鍵能，即可使得化學鍵斷裂，形成遊離的帶有能量的原子或基團。我們通過提供UV-D波段内的真空紫外線（波長範圍170-184.9nm），促使有機廢氣物質通過吸收該波段的光子，而該波段的光子能量大于絕大多數的化學鍵鍵能，使得有機物質得以裂解；再通過裂解産生的臭氧将其氧化成簡單、無害、穩定的物質，如H2O和CO2等。
由于與有機廢氣的燃燒本質一樣，都是通過分子吸收能量（燃燒吸收的熱能，光解吸收的是光子能量）被裂解後氧化生成簡單物質，而光解的反應溫度為常溫，故我們也習慣稱其為“冷燃燒”。
5.2用途
UV光解淨化裝置主要用作污水、垃圾、塑膠、噴塗、印刷及各種化工車間裏揮發或滲漏出有害廢氣的淨化及臭味的消除。
5.3原理
以硫化氫、甲硫醇及甲醛為例：

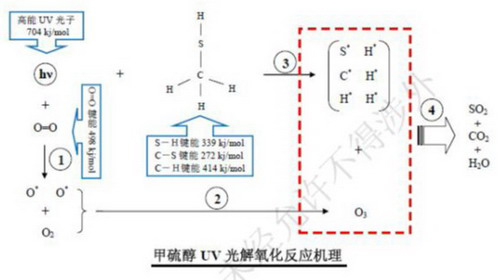

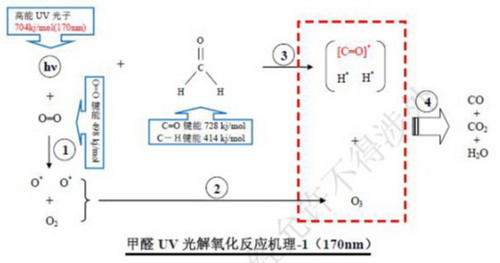

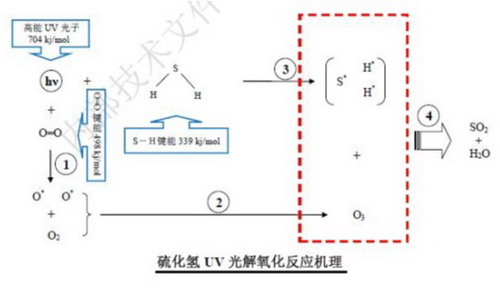

UV光解原理簡述：在波長範圍170nm-184.9nm（704 kj/mol - 647 kj/mol）高能紫外線的作用下，一方面空氣中的氧氣被裂解，然後組合産生臭氧（見反應①、②）；另一方面将惡臭氣體的化學鍵斷裂，使之形成遊離态的原子或基團（見反應③）；同時産生的臭氧參與到反應過程中，使惡臭氣體^終被裂解、氧化生成簡單的穩定的化合物，如CO2、H2O等（見反應④）。
注：
（1）惡臭物質能否被裂解，取決于其化學鍵鍵能是否比所提供的UV光子的能量要低。
（2）裂解反應的時間極短（＜0.01s），氧化反應（見反應④）的時間需2-3s。
（3）提供的UV光子總功率不夠或者含氧量不足，會因為裂解或氧化不完全而生成一些中間副産物，從而影響淨化效率。對于高濃度大分子的有機惡臭物質體現得較為明顯。
（4）UV光解淨化的長期穩定、高效，需要反應溫度＜70℃，粉塵量＜100mg/m3，相對濕度＜97%。
（5）條件滿足的情況下，UV光解淨化的^高淨化效率可達到99%以上。
（6）廢氣物質中若某種特殊化學元素的含有量過高（如Cl、F等），也會導緻強化劑臭氧的生成量大大降低，^終影響總體的淨化效果。
5.4技(jì )術性能及特點
UV光解淨化設備具有淨化效率高，實用範圍廣，運行成本低，占地面積小，采用SUS304材質，原裝進口UV發射燈管。
5.5噴淋吸收塔
噴淋吸收塔是用膠花作填料，以次氯酸鈉液體作為噴淋液。當液體噴灑到填料上時便形成液膜，該液膜使氣液兩相接觸面積增大，使之充分接觸，在此接觸的過程中液相與氣相之間發生物理溶解和化學反應過程，從而廢氣中的有害成份得以去除。
對于酸性采用逆流式填料噴淋吸收塔加堿性藥劑的方法去除該類酸性氣體，在反應階段使溶液的PH值保持在PH9-PH10之間。吸收塔産生的廢液排放到廢水處理系統進一步處理。

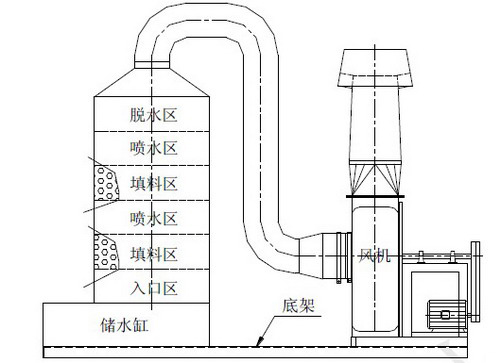

逆流式填料噴淋吸收塔
六、廢氣處理系統UV光解設備選型與技(jì )術參數
表6-1． UV高效光解廢氣淨化設備參數表

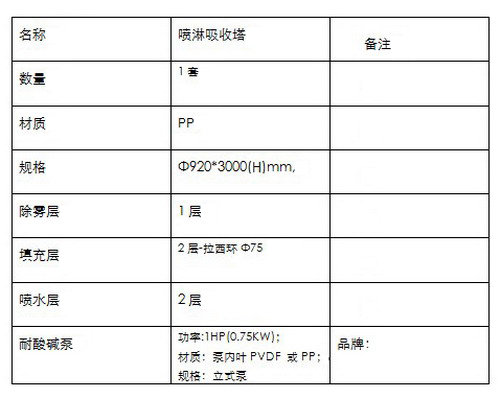

表6-2．噴淋吸收塔設備參數表
七、UV光解淨化設備運行費用
工業廢氣UV高效光解廢氣淨化設備隻需要電能，故運行成本為：

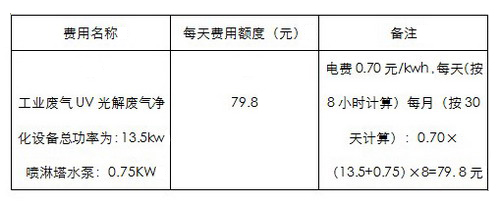

表7-1. UV高效光解廢氣淨化設備運行成本表
八、UV光解淨化設備配套設施及要求
8.1淨化後氣體排放管道要求
為達到^佳淨化效果，廢氣光解後還需2-3 秒的充分氧化反應時間，經淨化THY-TQ 系列工業廢氣UV 高效光解廢氣淨化設備後的排放管道垂直高度不低于15/25米，風管的設計和施工需根據客戶現場實際布局設置。
8.2風機與接電要求
在UV光解淨化設備後面各配備一台風機，并與UV高效光解廢氣淨化設備聯動控制。

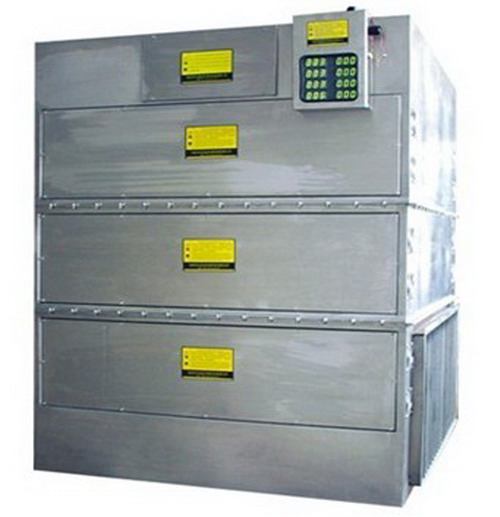

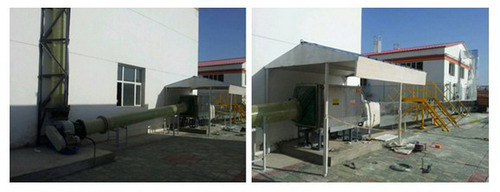

九、設備圖片
