針對某石油化工企業現場調研及數據分析情況，我們做出以下方案：
1 概述
1.1裝置設計建設背景
近年來，随着國内外對環境問題的重視，對有機氣體的排放有着嚴格的标準，有機氣體的回收利用越來越顯得重要，對它們的污染控制一直是環保工作者研究的重點課題。同時，越來越多的國家也制定了嚴格的法律條文來約束，如我國《石油煉制工業污染物排放标準》GB31570-2015中規定了非甲烷烴類排放濃度≤120mg/m3，為達到該排放要求，目前我們已經開發出各種集成回收技(jì )術。鑒于石化罐區等特殊應用場所油氣回收的需要，本項目是為現場油氣吸收器、吸附器配套使用的車載移動組合式油氣解吸回收裝置。通過車載移動組合式油氣吸附解吸回收裝置，實現對各罐區吸收器、吸附器進行間歇式解吸再生，以實現吸收器、吸附器高效、長久運行。
本裝置也可以針對石油化工罐區和管道在吹掃過程中産生的含顆粒物、有機物的氣體進行處理，對其進行過濾分離和吸附淨化，^終達到潔淨排放。它能夠有效地防止顆粒物、有機物排放入空氣中。具體形式如總流程圖1。
本裝置由移動吸附模塊和蒸汽再生模塊組成。
1.2裝置總體要求
（1）項目改造符合各種标準規範；
（2）保證使用安全可靠，配套合理，不影響正常生産，使用壽命長；
（3）工藝簡單，技(jì )術先進，操作方便，自動化程度高，達到國外先進設備的技(jì )術水平，并盡可能在某些方面有所創新；
（4）立足于國産技(jì )術及設備，并盡量利用現有條件及設備，系統投資及運行費用低，體現出明顯得經濟效益；
（5）裝置設計為移動組合式成套裝置，操作方便，自帶發動機，占地面積少，能廣泛應用于吸收法、吸附法回收油氣的場合，特别為現場不帶再生環節的一次性回收設備配套，降低現場一次性的投資好運行費用（甚至做到現場油氣回收設備免操作費用）；
2 處理工藝原理
2.1 吸附材料
根據化工實際工況條件中有機物濃度和風量等數據，為了使得吸附材料的使用壽命延長，我們選用顆粒活性炭作為吸附材料，其特點是耐受毒性能力強，吸附率較高、耐受沖擊負荷能力強。
2.2選擇性吸附原理
活性炭顆粒是由活性炭活化開孔後制成的，其結構為開有許多微孔的炭顆粒。由于物質組成為碳—碳相連，所以對有機物（也是碳鏈結構）有良好的選擇性吸附功能。因此，當有機尾氣通過活性炭顆粒層時，其中的有機物被活性炭顆粒吸附、截留、富集，而其中的氮氣等無機氣體則不被吸附，被淨化後排放。
2.3脫附原理
本裝置對活性炭顆粒進行脫附是利用其溫度特性，以水蒸汽為熱源進行脫附。這樣做的優點是：第一，不用真空泵，設備不必按真空設計制作，造價低；第二，水蒸汽來源方便；第三，水蒸汽為安全氣體，有利于設備的安全運轉；第四，水蒸汽易冷凝為液體，有利于下一步的冷凝回收；第五，一般情況下通水蒸汽7~10分鍾，就可将活性碳纖維上吸附的有機物徹底脫附，脫附效果良好。
2.4幹燥降溫原理
本裝置采用體外循環的方式進行降溫幹燥，大幅度降低了吸附劑在降溫幹燥過程中的二次排放濃度，使得達到國家排放标準要求成為可能，二次污染小，甚至沒有二次污染，也就使得吸附全過程的達标排放成為可能。
2.5 冷凝原理
各種物質在不同的溫度條件下均具有相應的飽和蒸氣分壓，溫度越低則其飽和蒸氣分壓越低。當溫度降低時，若某種物質的蒸氣分壓超過飽和蒸汽分壓，其過飽和部分就會冷凝成液體從氣态中分離出來。
3 活性炭吸附回收工藝描述
3.1 移動吸附模塊
移動吸附模塊主要是由預處理部分和活性炭顆粒吸附部分組成。
預處理部分，尾氣進氣壓力為0.6MPa左右，由于尾氣可能含有雜質和水份，故在吸附單元前設置金屬過濾絲網和過濾器，進一步濾除尾氣中的雜質，^大程度保護活性炭顆粒的吸附性能。經過預處理後的尾氣進入吸附器進行吸附。
活性炭顆粒吸附部分，本設計采用6個活性炭顆粒吸附器進行單級吸附，含苯、甲苯等有機廢氣進入碳顆粒器，穿過活性炭層，苯、甲苯等有機氣體被活性碳纖維中的微孔捕捉下來，淨化後的氣體排放到大氣中。根據風量大小設計的吸附箱規格和吸附劑裝填量，保證一定的過氣速度和停留時間，使得吸附劑對尾氣中的有機溶劑有效的、充分的吸收。
在移動吸附模塊中，使用金屬軟管與吹掃管道相連接，在進氣口用絲網攔截鐵鏽等顆粒，金屬軟管另一端連接過濾器，進一步濾出雜質。吸附完成後，将吸附完成的吸附罐運輸至蒸汽再生模塊，對吸附罐進行再生。

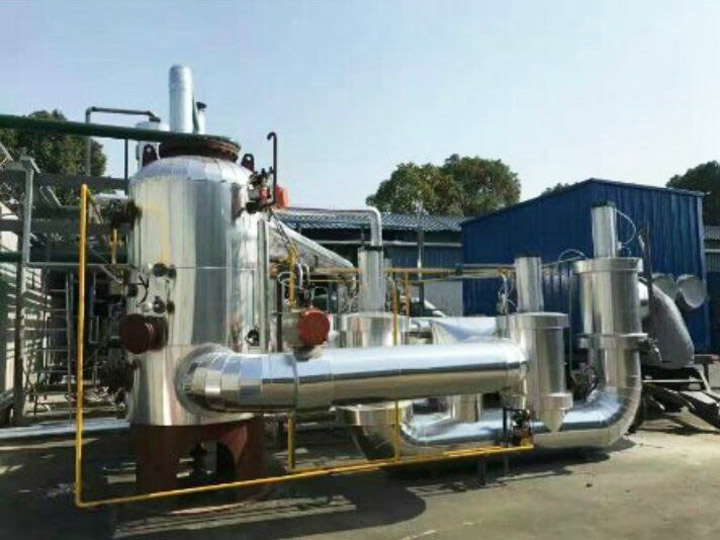

3.2蒸汽再生模塊
蒸汽再生模塊主要是由脫附系統、幹燥降溫系統和溶劑回收系統組成。
脫附系統主要是與吸附器相連的飽和水蒸汽調節與分配系統。吸附後的吸附材料通過自力式調壓閥減壓後的蒸汽使其增溫，将吸附濃縮在活性炭顆粒層上的苯、甲苯等脫附下來，同時依靠蒸汽的吹掃，将含有水蒸氣和有機溶劑的混合蒸汽吹出，送入回收系統。經多年各種蒸汽穩壓閥實踐^終選定的自力式調壓閥輸出壓力非常穩定，無洩露，使用壽命長。
幹燥降溫系統，當脫附完成後，吸附劑活性炭顆粒/顆粒層的溫度很高、濕度很大，不利于接下來進行的吸附過程，本方案采用零排放的體外循環的專有技(jì )術進行幹燥降溫的方式，設置表冷器作為除濕冷凝氣使用，在循環風機的作用下，脫附後的吸附器内的潮濕的高溫氣體從吸附器的下端引出進入除濕冷凝器内進行降溫，使潮濕的高溫氣體中的水蒸氣和脫附殘留下的揮發性有機物冷凝排出，進而使潮濕的高溫氣體降溫幹燥，達到對活性炭顆粒/顆粒吸附劑的降溫和幹燥的目的，使活性炭顆粒/顆粒恢複^佳吸附能力，同時也回收了殘留的揮發性有機物的排放。
溶劑回收系統由冷凝器、分離裝置組成，經過脫附的含有水蒸氣和苯、甲苯等蒸汽的混合蒸汽經過冷凝器冷凝之後變成了混合液體流入特别設計的分離裝置。分離出來的苯、甲苯等通過自流進入客戶的溶劑儲槽，加以回收利用。
在蒸汽再生模塊中，将運至此模塊中的吸附器固定，打開蒸汽進出閥門，及回收系統的閥門，通蒸汽一段時間後，停止通蒸汽，關閉蒸汽閥門，打開幹燥風機，對活性炭顆粒器進行幹燥降溫，幹燥降溫結束後，吸附罐即可再次用于吸附。

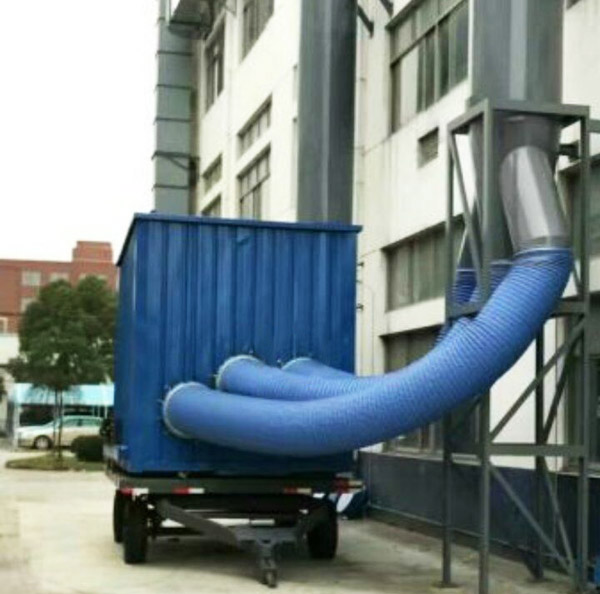

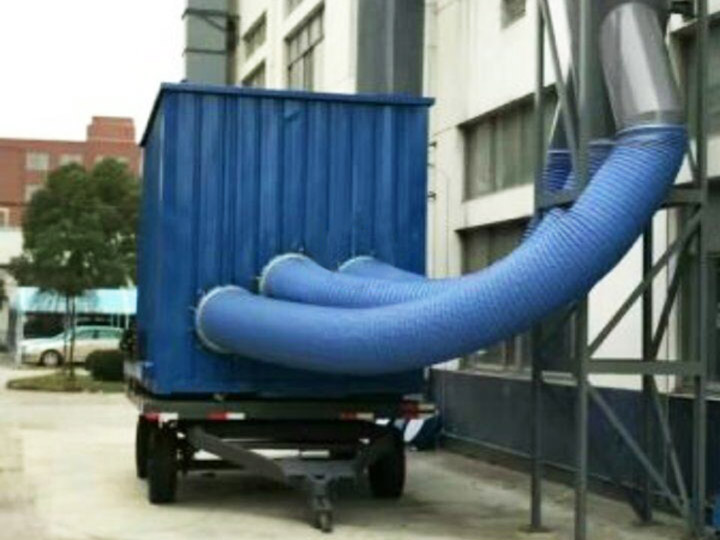

兩個模塊占地面積小，安裝便捷，可車載，靈活方便，接頭均使用快接法蘭，減少安裝時間。
4 具體實施方式
4.1連接方式
移動吸附模塊包含1台霧滴去除罐、6台吸附器，吸附器的下方開有廢氣進口和水蒸氣出口，上端開有廢氣出口和水蒸氣入口。對外管路配備快速接頭。廢氣通過吸附器底端進口進入至吸附器，淨化後氣體通過吸附器頂端的出口排出，在整個吸附過程中，關閉吸附器上的其他閥門。
蒸汽再生模塊由1台循環風機、1台表冷器、1台冷凝器、1台分層槽、1台中間儲槽、一台磁力泵及蒸汽源。水蒸氣源通過蒸汽進口閥與吸附器相連接，吸附器的蒸汽出口閥與冷凝器的進口相連接，冷凝器的出口連接分離裝置。廢氣出口通過循環出氣閥與循環風機出口連接，循環風機進口與表冷器出口相連接，表冷器的進口與蒸汽出口管線連接。
4.2操作方法
系統進行吸附時，打開廢氣進口閥和廢氣出口閥，蒸汽進出口閥及循環氣進口關閉，吸附完成後關閉廢氣進出口閥，取出吸附器，将其運送至蒸汽再生模塊中進行脫附再生。
在蒸汽再生模塊中，固定好已吸附飽和的吸附器，關閉吸附器上的廢氣進出口閥門，打開蒸汽進出口閥，對系統進行脫附。脫附結束後關閉蒸汽進口閥和廢氣進出口閥，打開循環器進口閥門，使吸附罐内的氣體通過除濕冷凝器降溫，冷卻後的幹燥氣體再經循環風機對吸附罐進行幹燥降溫，再生好的吸附器供下次吸附使用。

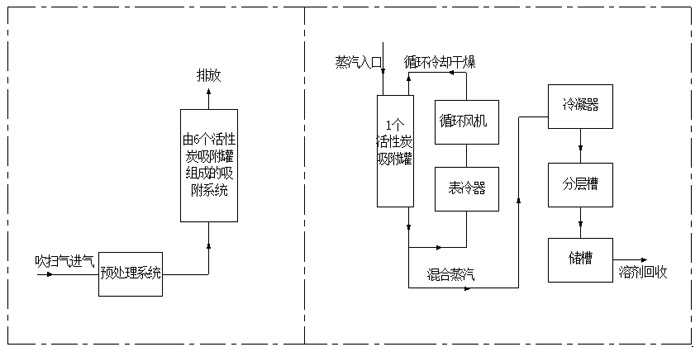

5 流程圖
