針對某石油化工企業現場調研及數據分析情況，我們做出以下方案：
現場調研情況
1、油泵的用能狀況
①調查現場共有2台油泵，配備電機110KW/380V；一用一備。
②目前閥門開度10%左右，管網壓力 2.2Mpa，流量23m3/h。
③電機為直接啓動，由現場操作柱啓動、停止油泵；
④泵的流量是DCS控制系統控制閥門調節，電機速度無調節。
⑤常年一台貧吸收油泵運行，年運行時間在360天左右。一台泵年耗約為50萬度左右。
2、油泵的主要設備參數
設備編号：P207/12 設備名稱：貧吸收油泵
風機/泵類： 軸功率：107.5 KW 額定流量: 95.5 m3/h
壓力：2.4 Pa
電機： 額定功率：110KW 額定電壓：380V
額定電流：192A 功率因數：0.87
二、節能技(jì )術改造方案
通過對煉油廠全面的節能檢測、調研，技(jì )術工程師已經提交技(jì )術方案，決定采用一拖二變頻調速方式進行節能改造，得到了客戶的肯定，節電率為35％左右。
1、技(jì )術改造方案：
① 針對油泵安裝一台專用的節能裝置；
②均實行一拖二的控制方式, 并與原控制系統互鎖, 防止誤操作，保證安全性；
③可自由切換選擇二台中的任一台進行節能控制；
④原控制系統為節能控制系統的旁路，當節能控制系統出現異常時，原控制系統仍可正常使用；
⑤原現場操作柱不變，操作方式不變，可由現場操作柱啓動、停止工頻或變頻。
⑥通過調整電機轉速，對流量或壓力進行實時地、自動地、動态地可調控制。

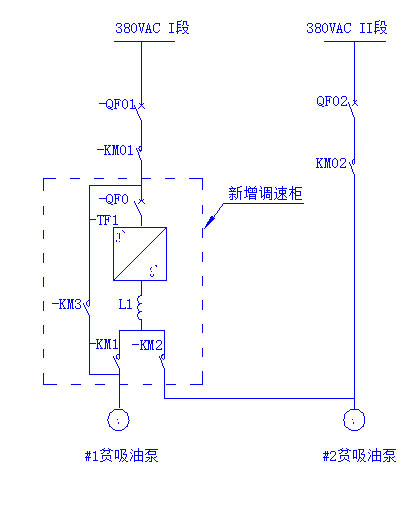

2、改造方案主回路況圖
3、節能改造後的優勢
節約用電、提高用能效率，降低生産成本、提高企業競争能力。
具有與原配電系統互鎖以及與節能裝置運轉互鎖的功能；
對電機具有多種保護功能：包括過流、過壓、過熱、缺相等保護；
在節能設備上設有下限頻率，确保低流量時的管網壓力；
實現電機軟啓動，降低直接啓動時對電網的沖擊電流和啓動噪音；
通過自動化控制，依據實際需求自動調節油泵的壓力、流量，達到調節工藝需求的目的；
具有工頻運行切換及備用系統，确保油泵系統正常使用，可靠性增加；
提高功率因數。
綜上所述：改造後，不改變工藝工況，不影響生産效率，不僅節約用電，而且減少機電設備與相關機械的磨損，同時減少設備維修費用，并延長設備使用壽命。
三、經濟效益分析
單位電價：0.606元/kW·h
電機全年工作時間：24h×360天=8640小時
年節電量：ΔC= C1－C2 = 54.432-20.5=33.932萬度
年節電效益 = 年節電量×每度電費
= 33.932×0.606 = 20.56萬元
以上是按照實際理論值計算的結果，考慮到機械損耗和工作效率，預估年節省電費約為12萬元-18萬元之間。
